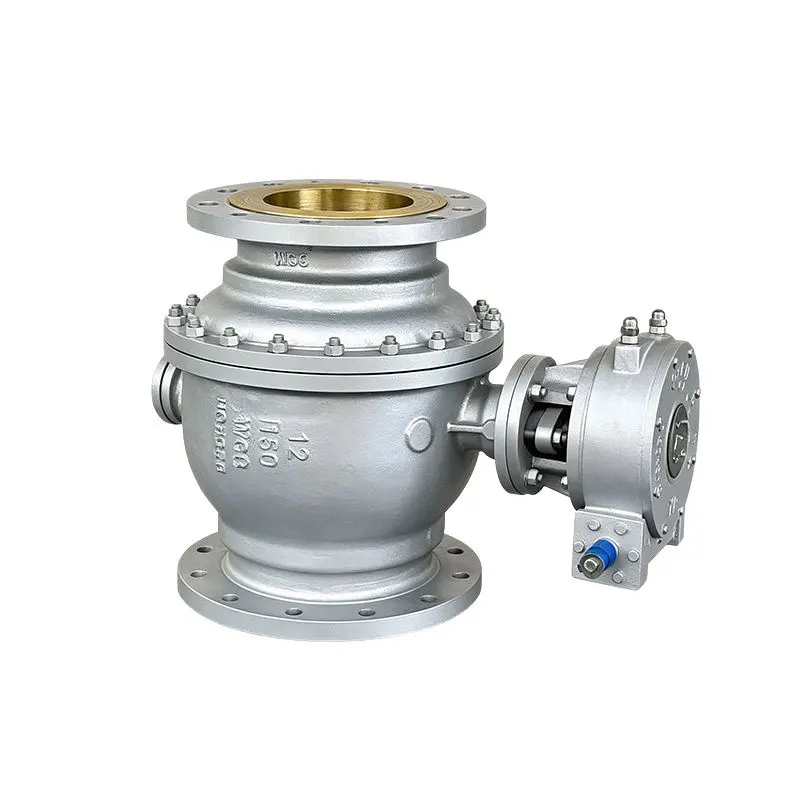

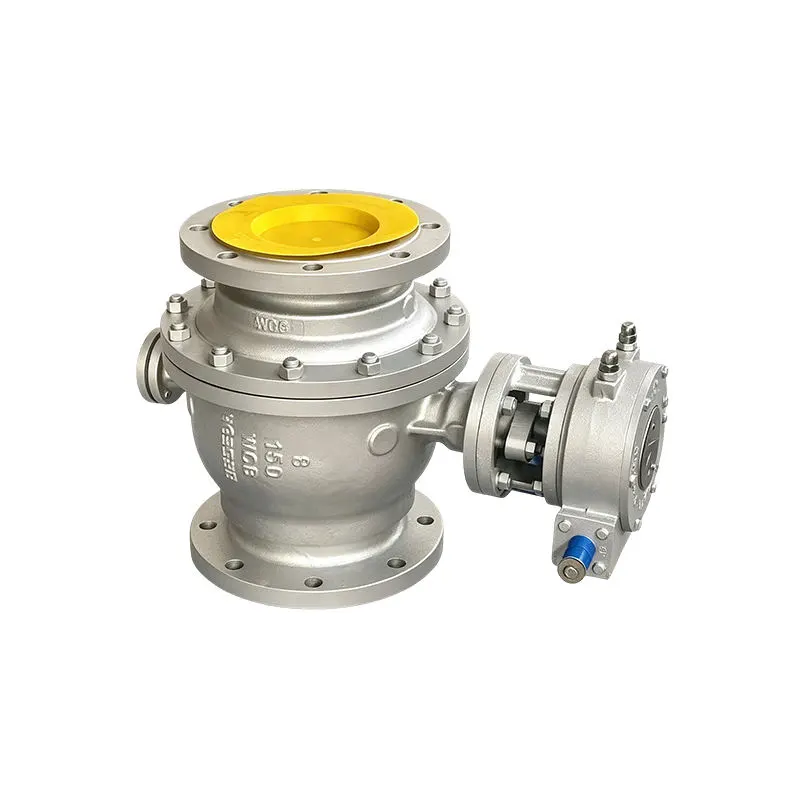

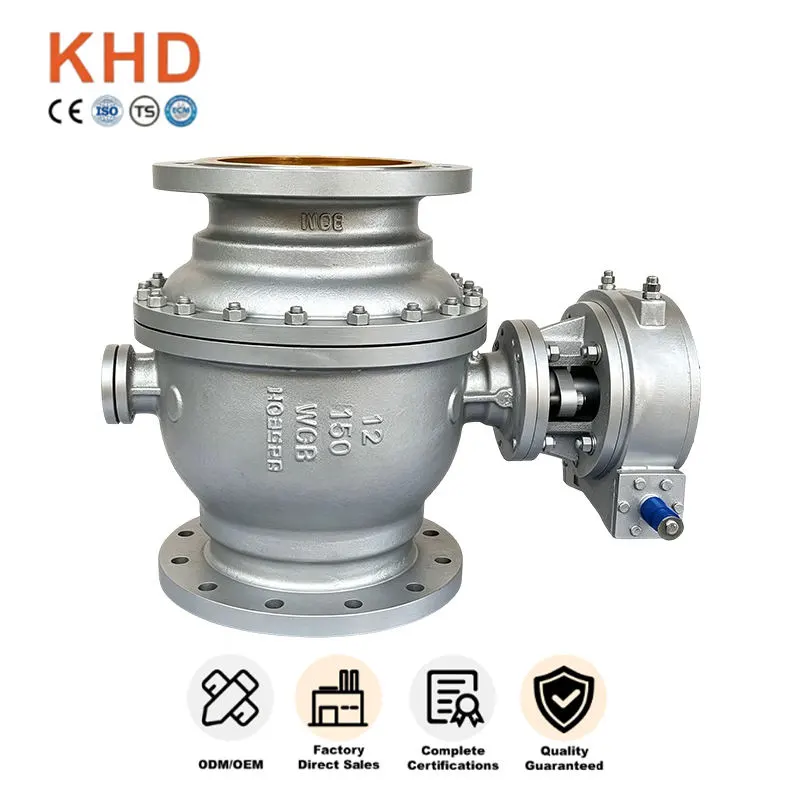

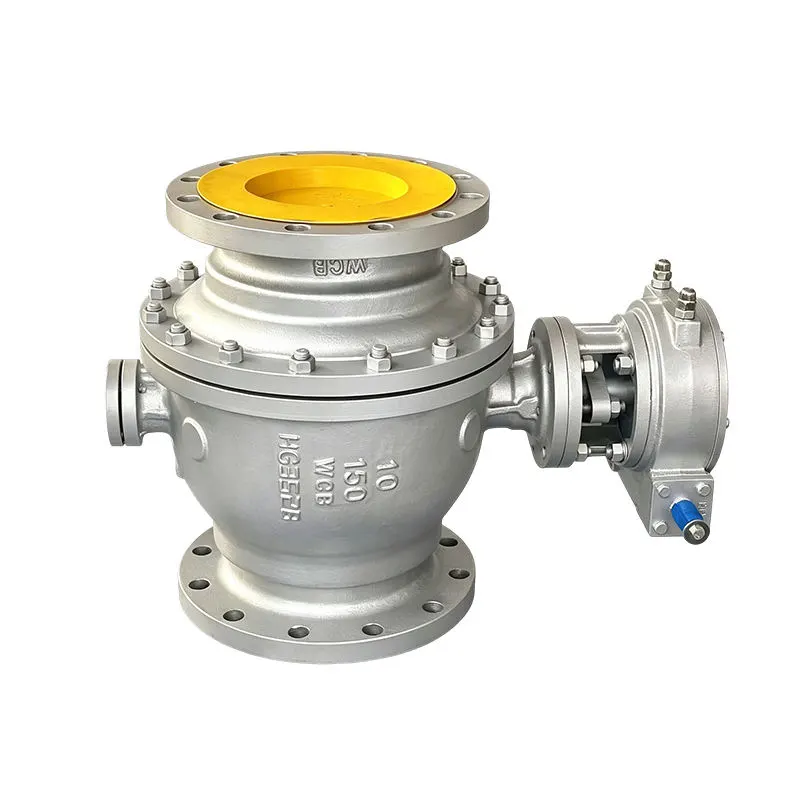

WCB 탄소강 고정 볼 밸브

WCB 탄소강 고정 볼 밸브는 Huadu Valve Group에서 제조한 파이프라인 격리 및 흐름 제어용으로 제작된 견고한 산업용 밸브입니다. 트러니언 고정 볼 디자인과 A216 WCB 탄소강 소재를 채택하여 고압의 중요한 파이프라인 작업 조건에 매우 적합합니다.

이 산업용 밸브는 지속적인 고압 서비스 및 긴 사이클 작동에서 안정적으로 작동하며 밀봉 안전성과 긴 서비스 수명이 핵심 요구 사항인 프로젝트에 널리 선택됩니다.

원료 및 구조적 장점

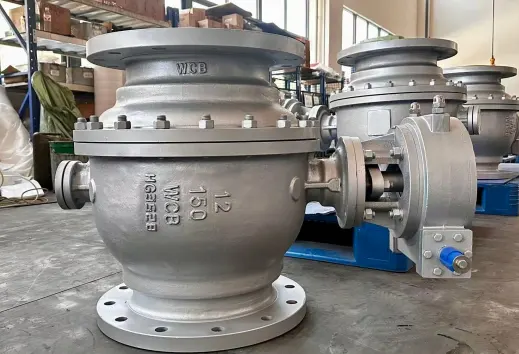

프리미엄 A216 WCB 탄소강 본체

WCB 탄소강 고정 볼 밸브는 A216 WCB 탄소강으로 주조되어 다음과 같은 핵심 장점을 제공합니다.

- 기계적 강도가 높고 내충격성이 우수함

-압력서지 및 워터해머에 대한 온도적응성이 우수함

-고압 등급 서비스를 위한 충분한 벽 두께

- 내부 및 표면 결함 제거를 위한 Rigid Casting 검사

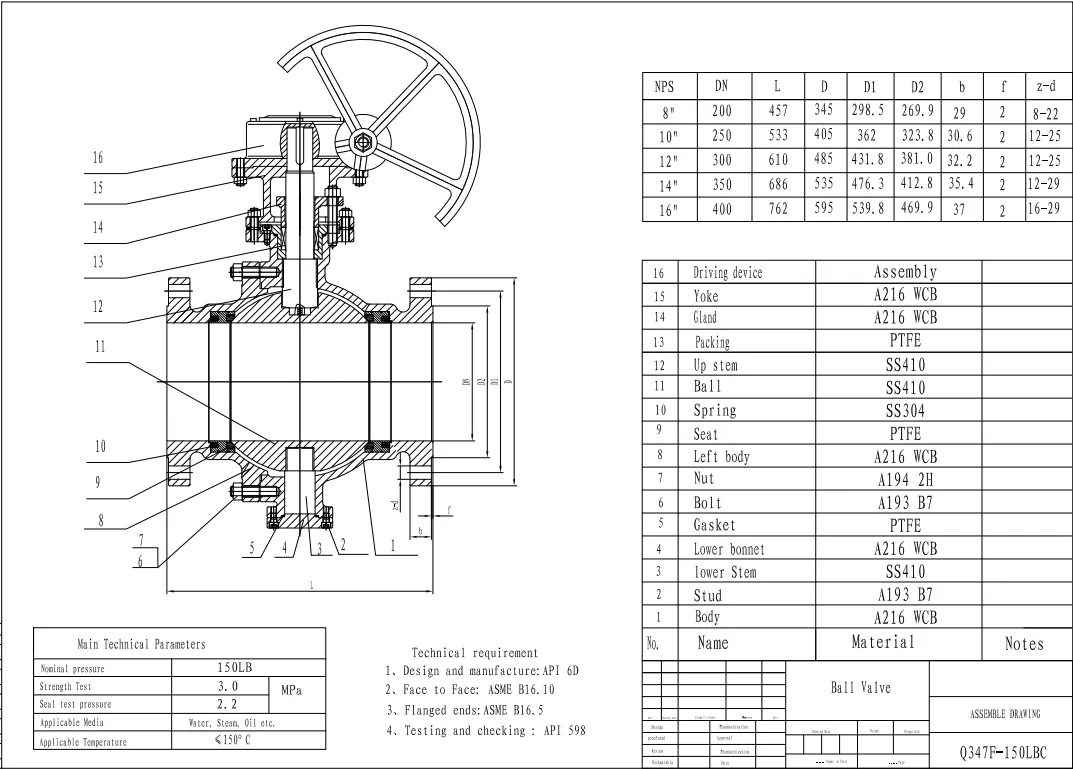

트러니언 장착 고정 볼 구조

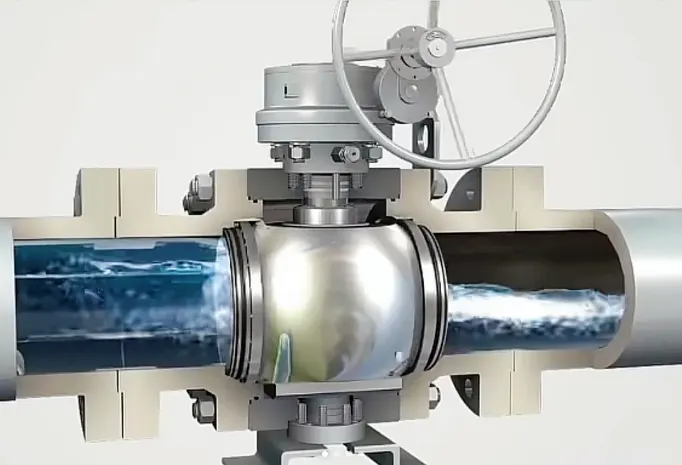

일반 플로팅 볼 밸브와 달리 당사의 트러니언 고정 볼 설계는 대부분의 파이프라인 압력 하중을 상부 및 하부 지지 샤프트로 전달합니다. 볼은 제자리에 고정되어 있으므로 밸브 시트는 최소한의 접촉력만 지탱합니다. 지속적으로 높은 압력이 가해지는 상태에서 빈번한 개폐 사이클을 수행하더라도 시트 마모를 크게 줄여줍니다. 안정적인 양방향 밀봉은 압력 방향에 관계없이 누출을 방지하여 중요한 프로세스 루프의 시스템 안전성을 향상시킵니다.

최적화된 씰링 및 안전 시공

이 WCB 탄소강 고정 볼 밸브에는 스프링 장착 플로팅 시트 어셈블리가 장착되어 있습니다. 내장된 스프링은 수천 번의 작동 후에도 경미한 마모를 보상하여 완벽한 차단 성능을 유지합니다. 분출 방지 스템은 갑작스러운 압력 스파이크에 대비한 표준 안전 기능으로 사용됩니다. 다층 흑연 패킹은 스템 간격 주변의 비산 배출을 최소화합니다. 모든 씰링 구성요소는 일반 예비 부품 대신 고압, 중온 작동 매체에 특별히 적합합니다.

주요 속성

기술 사양

표준 매개변수

크기: DN50-DN1200

압력 등급: Class150-Class2500

자료: A216 WCB 탄소 강철

구조: 트러니언 장착 고정 볼 밸브

온도 범위:-29℃ ~ 425℃

제조공정

WCB 탄소강 고정 볼 밸브는 다음을 통과합니다.

- 적격 A216 WCB 주조 생산

- 안정된 물성을 위한 열처리

- 표면 실링을 위한 CNC 정밀 가공

- 일치하는 씰링 및 액추에이터 구성 요소를 사용한 조립

성능 특징

- 잦은 사이클링 서비스를 위한 저마모 트러니언 구조

- 안정적인 양방향 완전 차단

- 지속적인 높은 파이프라인 압력 하에서 낮은 시트 고장률

- 수동 기어, 공압식, 전기식 등 다양한 액추에이터 옵션과 호환 가능

- 완전 개방/완전 폐쇄 격리 서비스를 위해 설계되었습니다.

응용 분야

석유 및 가스 산업

WCB 탄소강 고정 볼 밸브는 다음 분야에 널리 적용됩니다.

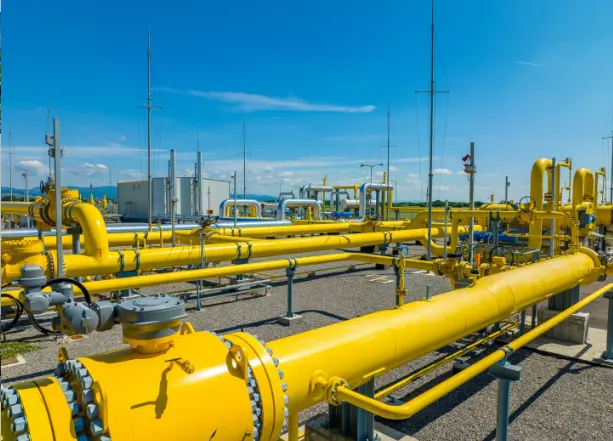

- 천연가스 수송 주요 파이프라인

- 정유 공정 라인

- 원유 이송 시설

- 가스 수집 스테이션 배관 시스템

석유화학산업

- 고압 석유화학 공정 루프

- 프로세스 유닛 메인 격리 파이프라인

- 중온 비부식성 및 경도 부식성 유체 회로

전력산업

- 발전소 주공정 배관

- 중부하 산업 플랜트 루프 시스템

일반 산업 프로젝트

- 새로운 빌드 EPC 프로젝트 파이프라인 패키지

- 기존 파이프라인 개조 및 개조 작업

- 유지보수 접근이 어렵고 안전 요구사항이 높은 산업 현장

품질 관리 및 프로젝트 조달 지원

ISO, CE 및 API 인증서를 보유한 인증된 밸브 제조업체로서 모든 WCB 탄소강 고정 볼 밸브는 배송 전에 정수압 쉘 테스트, 시트 밀봉 테스트 및 치수 검사를 포함하여 완전한 공장 테스트를 거칩니다. 전체 조각 테스트는 샘플링 검사 없이 견고한 대형 밸브에 대해 구현됩니다. 원자재 검증, 주조 검사, 조립 감독 및 완성된 밸브 테스트가 전체 생산 작업 흐름을 통해 실행됩니다. 입찰 제출 및 현장 승인을 위해 재료 테스트 인증서 및 검사 보고서가 제공될 수 있습니다.

다양한 압력 등급, 밀봉 재료 조합 ​​및 다양한 작동 모드를 포함하여 현장 작업 조건에 따라 유연한 구성 옵션을 사용할 수 있습니다. 유연한 MOQ는 샘플 테스트, 소규모 배치 재고 공급 및 대량 대량 프로젝트 주문을 지원합니다. Huadu Valve Group의 WCB 고정 볼 밸브는 전 세계로 수출되며 전 세계 산업 고객으로부터 반복 주문을 받고 있습니다.

실제 현장 내구성을 위해 시트와 스템 씰링은 어떻게 제작되나요?

우리는 이 고정 볼 밸브에 스프링 장착 플로팅 시트 설계를 사용합니다. 내부 스프링은 시트가 공 표면에 밀착되도록 유지합니다. 수천 번의 작업 후에 약간의 마모가 발생하면 스프링이 작은 틈을 보완하여 시간이 지나도 우수한 밀봉 성능을 유지할 수 있습니다. 튀어나오는 것을 방지하는 스템 구조가 표준 안전 기능으로 내장되어 있습니다. 예상치 못한 파이프라인 압력 스파이크가 발생하는 경우 스템이 터지는 것을 방지합니다. 다층 흑연 패킹은 스템 밀봉에 적합하여 스템 틈새 주변의 작은 비산 배출을 방지합니다. 이러한 밀봉 부품은 일반적으로 저렴한 예비 부품이 아닙니다. 고압 및 중간 온도 작업 조건에 맞게 선택됩니다.
