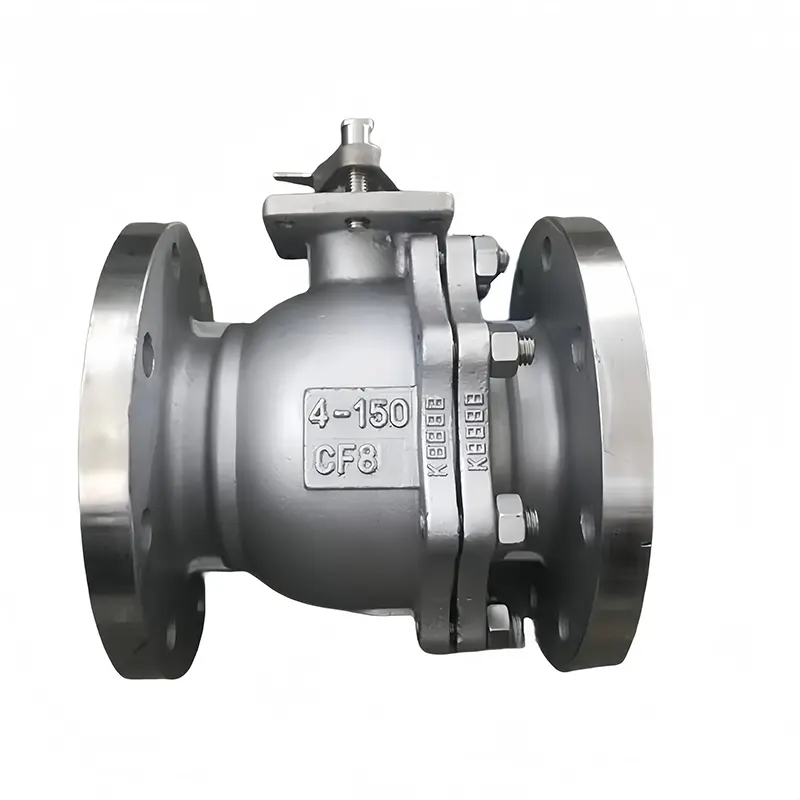

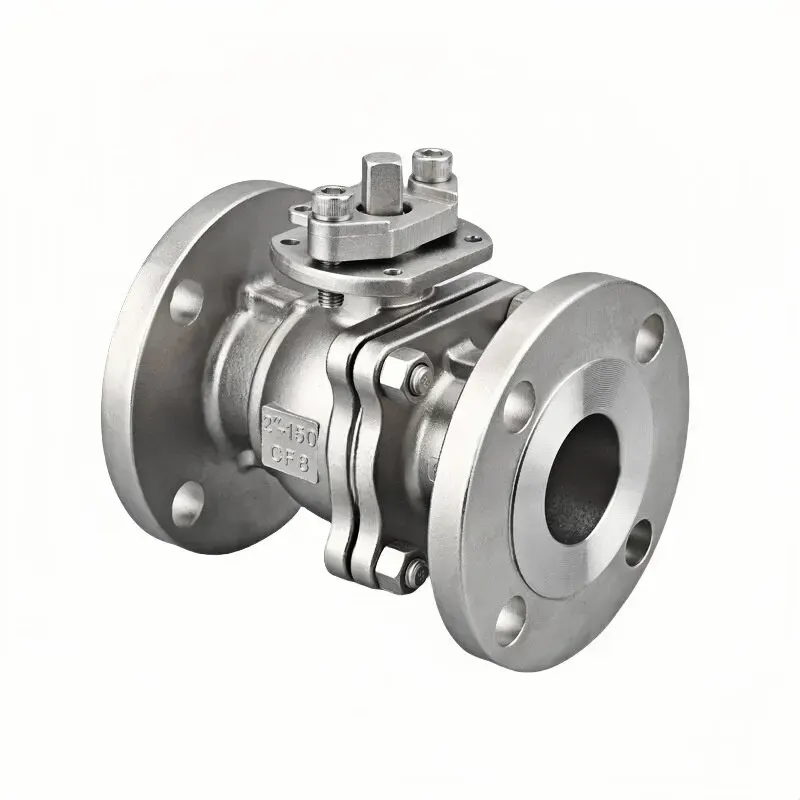

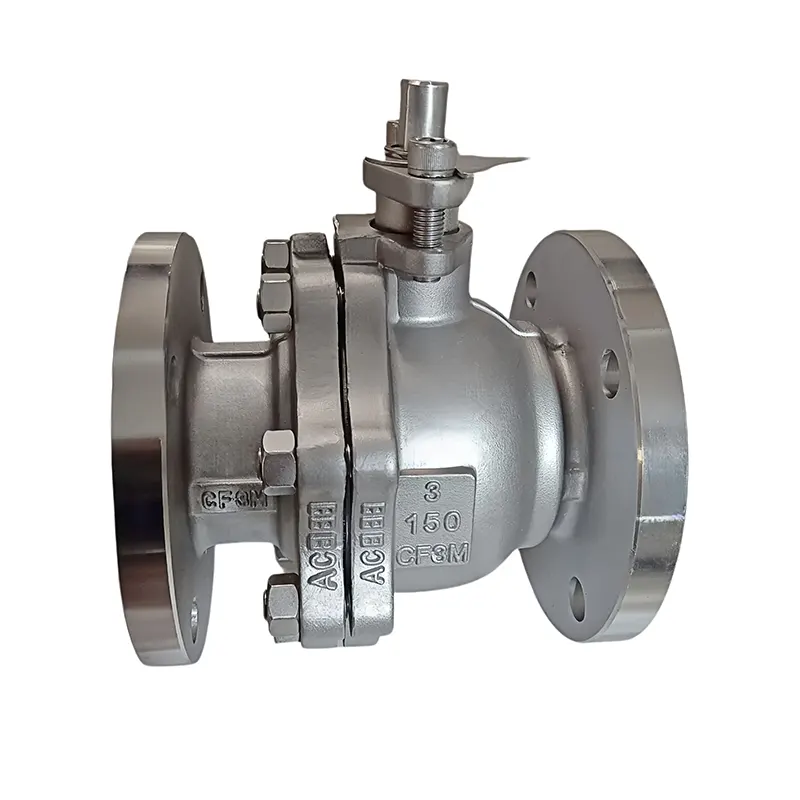

스테인레스 스틸 수동 볼 밸브

스테인레스 스틸 수동 볼 밸브는 현장 유체 제어를 위해 설계된 수동식 격리 및 조절 밸브입니다. Huadu Valve 공장에서 생산되는 이 제품은 고사양 스테인리스 스틸을 활용하여 다양한 비극한 산업 작업 매체를 처리합니다.

위생, 방청 성능 및 무전력 작동이 매우 중요한 수처리, 경화학, 식품 제약, 해안 해양 및 일반 플랜트 배관 전반에 걸쳐 많이 배치됩니다.

이 수동 볼 밸브는 열악한 공장 환경 내에서 지속적인 주기적인 서비스를 받는 경우에도 안정적인 성능을 유지합니다.

주요 속성

원료 및 구조적 장점

스테인레스 스틸이 밸브 본체에 탁월한 이유

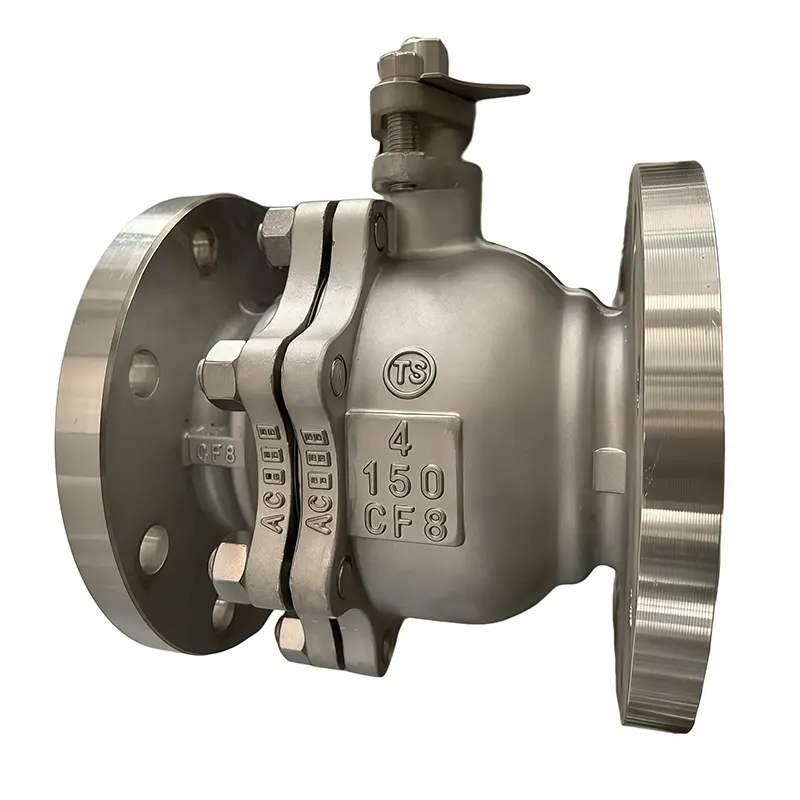

당사의 수동 볼 밸브는 엄선된 SS304 및 SS316 스테인리스강(CF8/CF8M 주조 등급)으로 단조/주조됩니다.

기본 탄소강 대신 스테인리스강은 녹, 산화 및 약한 화학적 공격에 대한 고유한 저항성을 제공합니다. 따라서 습기가 많은 공장 작업장, 해안 설치 및 약간 부식성이 있는 공정 유체에 이상적입니다.

고급 일체형 성형 기술은 블로우홀이나 모래 함유물과 같은 숨겨진 내부 결함을 제거합니다. 완성된 본체는 견고한 기계적 강도, 우수한 충격 내성 및 안정적인 압력 지지력을 제공합니다. 장기간 작동하면 본체 변형이나 연결부 누출이 쉽게 발생하지 않아 전체 플랜트 유지 비용이 절감됩니다.

SS316 변형은 염화물 함유 또는 염분 함유 유체가 포함될 때 탁월합니다. 표준 물, 공기 및 가스 유틸리티의 경우 SS304는 대부분의 해외 구매자에게 균형 잡힌 예산 절약 선택으로 남아 있습니다.

견고한 원료 검증

들어오는 모든 자재 배치는 실험실 점검을 거쳐 다음을 보장합니다.

- 화학 성분은 SS304 / SS316 / CF8 / CF8M 사양과 엄격하게 일치합니다.

- 재활용 또는 품질이 낮은 대체 재료 제로

- 실제 현장 조건에 대처할 수 있는 일관된 기계적 특성

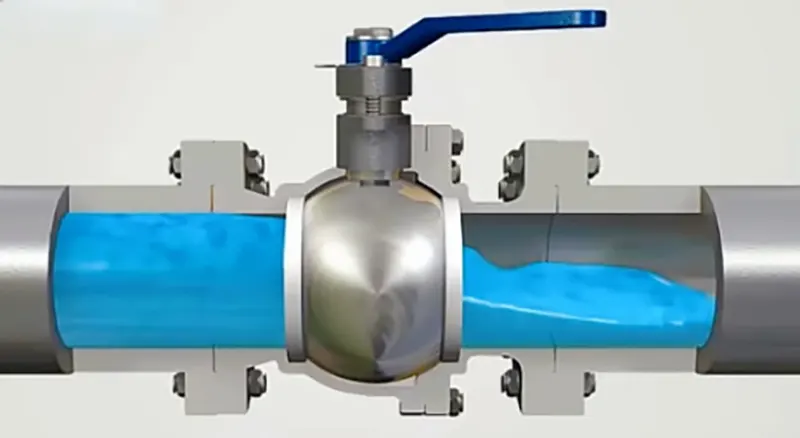

플로팅 볼 수동 아키텍처 엣지

우리는 실제 현장 유용성을 위해 설계된 인간 친화적인 핸드 레버와 함께 입증된 플로팅 볼 원리를 채택합니다.

-완전 수동 작동: 전기가 필요 없고 공기 공급이 필요하지 않습니다. 추가 보조 하드웨어 및 관련 오류 위험을 방지합니다.

-간단한 설치, 직관적인 작동 및 현장 유지 관리 장벽이 낮음

-최적화된 풀 보어 유동 경로는 유동 난류를 차단하여 불필요한 압력 강하 없이 원활한 매체 처리량을 가능하게 합니다.

-정밀하게 결합된 PTFE 시트와 광택 플로팅 볼은 정격 압력 온도 범위 내에서 완벽한 차단을 달성합니다.

-현장 선택적인 잠금 가능 핸들은 무작위 회전을 제한하여 현장 직원의 우발적인 오작동을 효과적으로 방지합니다.

-완전 개방/완전 폐쇄 격리 임무를 위해 설계되었습니다. 반쯤 열린 위치에서 장기간 스로틀링하는 것은 권장되지 않습니다.

다양한 배관 작업을 위한 유연한 연결 옵션

나사식 끝단, 플랜지 끝단, 위생적인 ​​퀵 클램프 연결 등 다양한 끝단 구성이 제공됩니다.

- 1/2인치에서 최대 4인치까지 포괄하는 넓은 크기 스펙트럼, 다양한 압력 등급과 호환 가능

- 소구경 계측기 라인과 대유량 메인 파이프라인 격리에 동일하게 잘 작동합니다.

- ASME B16.34 표준에 따라 제조되었으며 주류 글로벌 배관 레이아웃과 상호 교환 가능

- 당사 엔지니어링 팀은 고객 도면을 평가하고 비표준 치수 요구 사항에 맞는 맞춤형 솔루션을 개발할 수 있습니다.

잘 고안된 씰링 시스템

씰링 어셈블리는 장기간의 현장 내구성을 위해 조정되었습니다.

- 자체 윤활 PTFE 시트는 레버 회전 중 마찰을 줄여 고광택 볼 표면을 마모로부터 보호합니다.

- 물, 오일, 가스 및 약한 부식성 공정 유체에 대한 양방향 완전 차단 성능

- 최적화된 스템 패킹 배열로 밸브 샤프트를 따라 비산 누출을 억제합니다.

- 오염 방지, 물때 방지 특성으로 중간 정도의 청결도를 유지하여 위생적인 ​​생산 시나리오에 완벽하게 들어맞습니다.

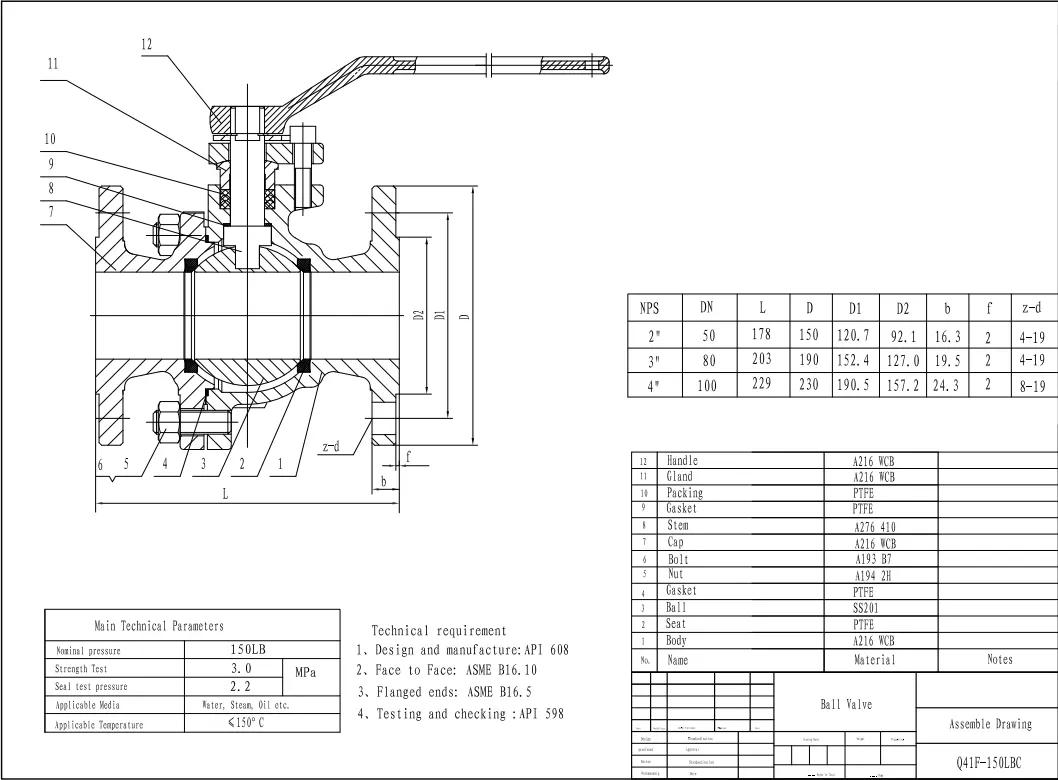

기술 사양

표준 매개변수

크기: 1/2"-4"(재고 품목 이용 가능)

압력 등급: PN16 / PN25 / PN40/PN64/PN100

본체 재질: SS304(CF8), SS316(CF8M)

밸브 유형: 스테인레스 스틸 수동 볼 밸브

연결 형태: 나사식 / 플랜지식 / 위생 클램프

작동 온도:-20°C ~ 180°C(시트 컴파운드에 따라 다름)

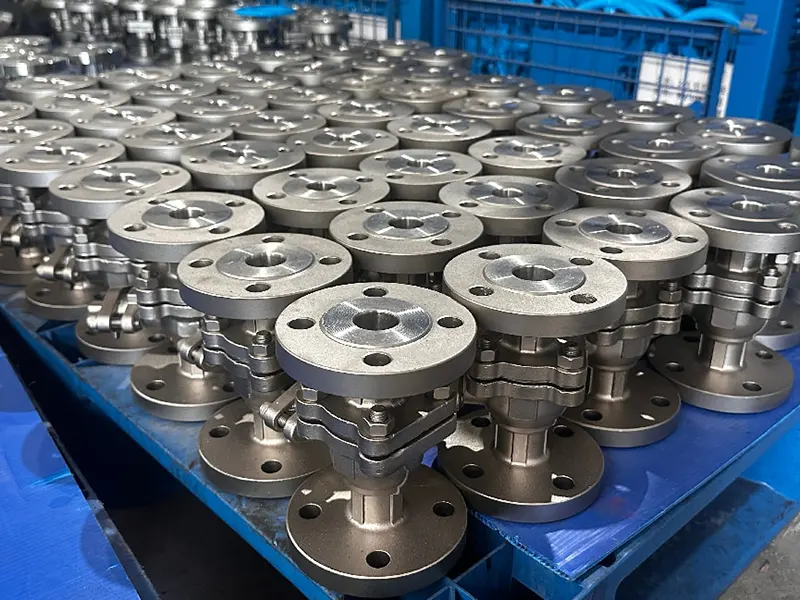

제조 작업 흐름

당사의 스테인레스 스틸 수동 볼 밸브는 완전한 생산 단계를 거칩니다.

-스테인리스강 정밀주조/단조

-재료의 기계적 특성을 안정화하기 위한 열처리

- 볼, 밀봉면 및 연결 끝단을 위한 CNC 고정밀 가공

- 핸드 레버를 사용한 전체 장치 조립; 요청 시 잠금식 핸들 장착

성능 하이라이트

- 녹 및 내식성이 우수함

- 최소 압력 손실을 위한 풀 보어 설계

- 액체 및 가스에 대한 안정적인 양방향 밀폐 폐쇄

- 무전원 수동조작, 높은 현장 적응성

- 오작동 방지를 위한 핸들 잠금 장치

- ASME B16.34 국제 배관 규격을 준수합니다.

응용 분야

수처리 부문

스테인레스 스틸 수동 볼 밸브는 다음 분야에 널리 적용됩니다.

-도시 상수도 및 처리 파이프 네트워크

-순환수 및 폐수 보조회로

- 깨끗한 물 파이프라인 격리 및 전환 지점

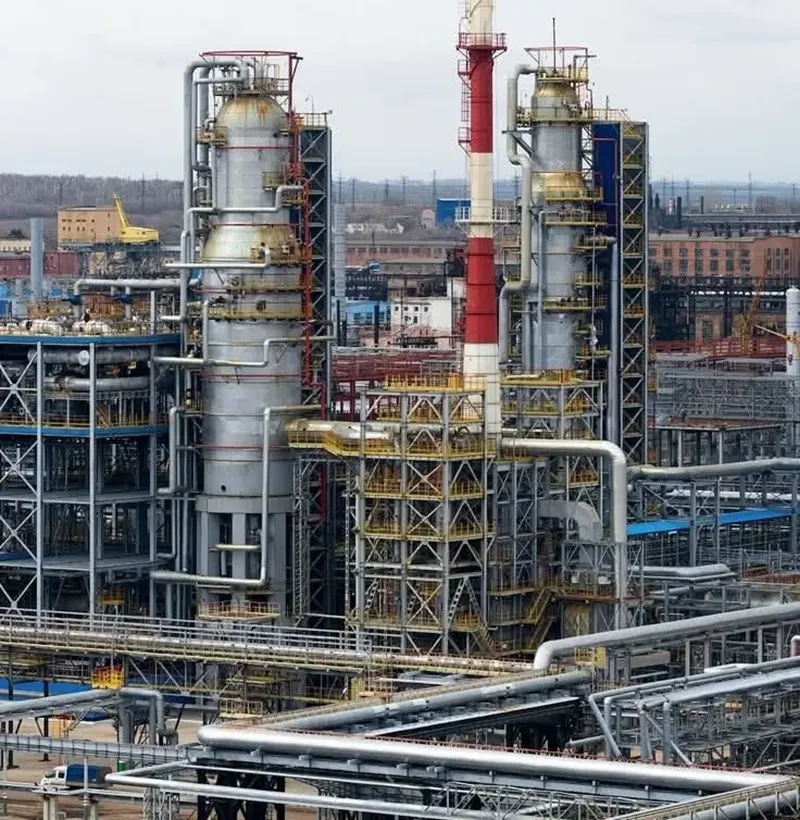

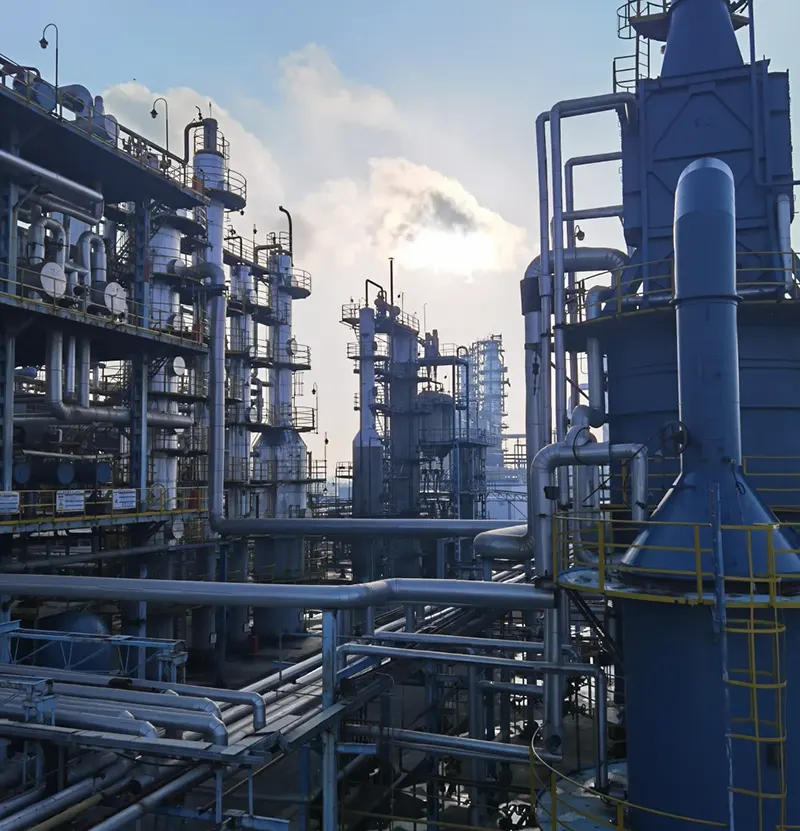

화학 및 석유화학 부문

- 일반 경화학 공정 배관

- 약한 부식성 유체 제어 루프

- 석유화학 플랜트의 보조 파이프라인 네트워크

식품·음료·제약 부문

- 식품 및 음료 생산라인의 위생 배관

- 제약 작업장 내 공정 배관

- 오염이 없는 위생적인 ​​유체 이송이 필수입니다.

해양 및 일반 산업 시나리오

- 해안 연안 및 연안 해양 배관 시스템

- 엔지니어링 계약자 현장 프로젝트를 위한 보조 루프 제어

- 현지 유통업체 및 공장 정밀검사 작업을 위해 빠르게 이동하는 예비 재고

현장 운영 팁 및 글로벌 프로젝트 지원

서비스 수명을 극대화하려면 설치 전에 파이프라인 내부의 용접 슬래그와 고형 잔해물을 제거하십시오. 핸드 레버에 무차별적인 힘을 가하지 마십시오. 오랜 정적 대기 후 씰이 달라붙는 것을 방지하려면 주기적으로 전체 스트로크 사이클링을 수행하십시오. 약간의 스템 누출은 약간의 패킹 조정으로 바로잡을 수 있습니다. 정기적인 공장 검사 라운드에 조인트 및 핸들 상태를 포함시키십시오.

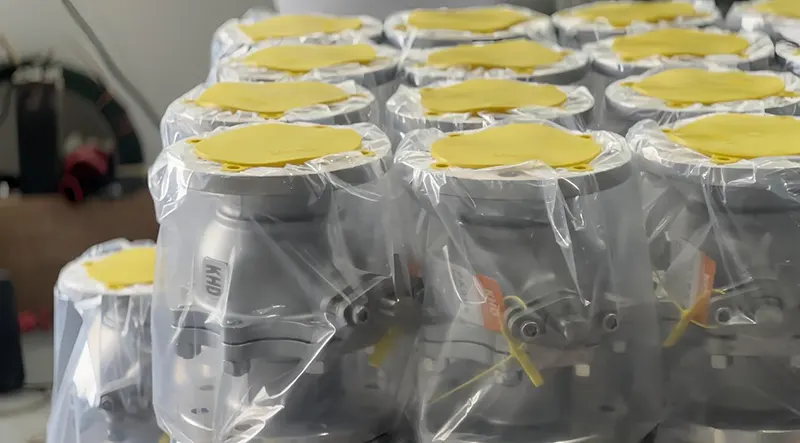

API, ISO, CE 인증 밸브 제조업체로서 모든 장치는 배송 전 압력 테스트, 누출 테스트 및 육안 검사를 통과합니다. 당사의 완전한 QC 작업 흐름에는 원자재 입고 확인, 완제품 검증을 통한 정밀 가공이 포함됩니다. 해외 프로젝트의 입찰 제출 및 현장 승인을 위해 재료 테스트 인증서가 제공될 수 있습니다.

유연한 OEM 및 ODM 맞춤형 서비스에 접근할 수 있습니다. 재료 조정, 특수 크기 조정, 표면 마감, 로고 조각 및 맞춤형 조건 최적화가 모두 지원됩니다. 유연한 MOQ는 소규모 샘플 시험은 물론 대규모 프로젝트를 위한 대량 대량 주문도 수용합니다.

당사의 스테인레스 스틸 수동 볼 밸브는 동남아시아, 중동, 아프리카, 유럽 및 기타 지역에서 폭넓은 시장 인지도를 얻었습니다. 일관된 현장 성능과 검증된 장기 내구성 덕분에 당사는 전 세계 유통업체, 엔지니어링 계약업체 및 최종 공장 운영업체와 견고한 장기 파트너십을 구축했습니다. 진행 중인 프로젝트 출시 또는 정기적인 재고 보충을 위해 신뢰할 수 있는 장치가 필요한 경우 언제든지 당사 팀에 문의하세요. 우리는 귀하의 실제 요구 사항에 맞는 전체 기술 데이터시트와 경쟁력 있는 견적을 공유할 준비가 되어 있습니다.
