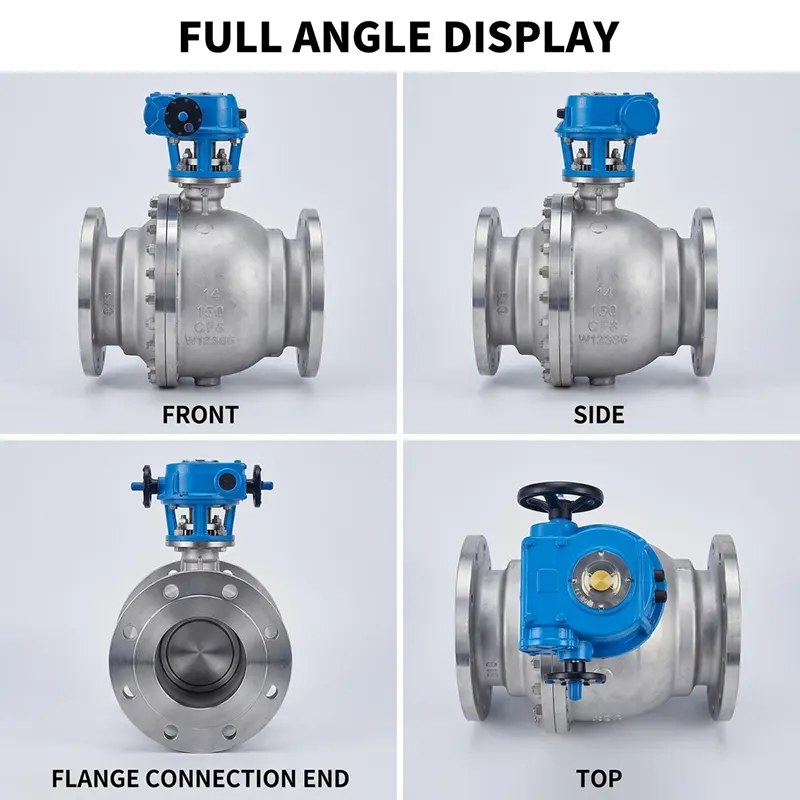

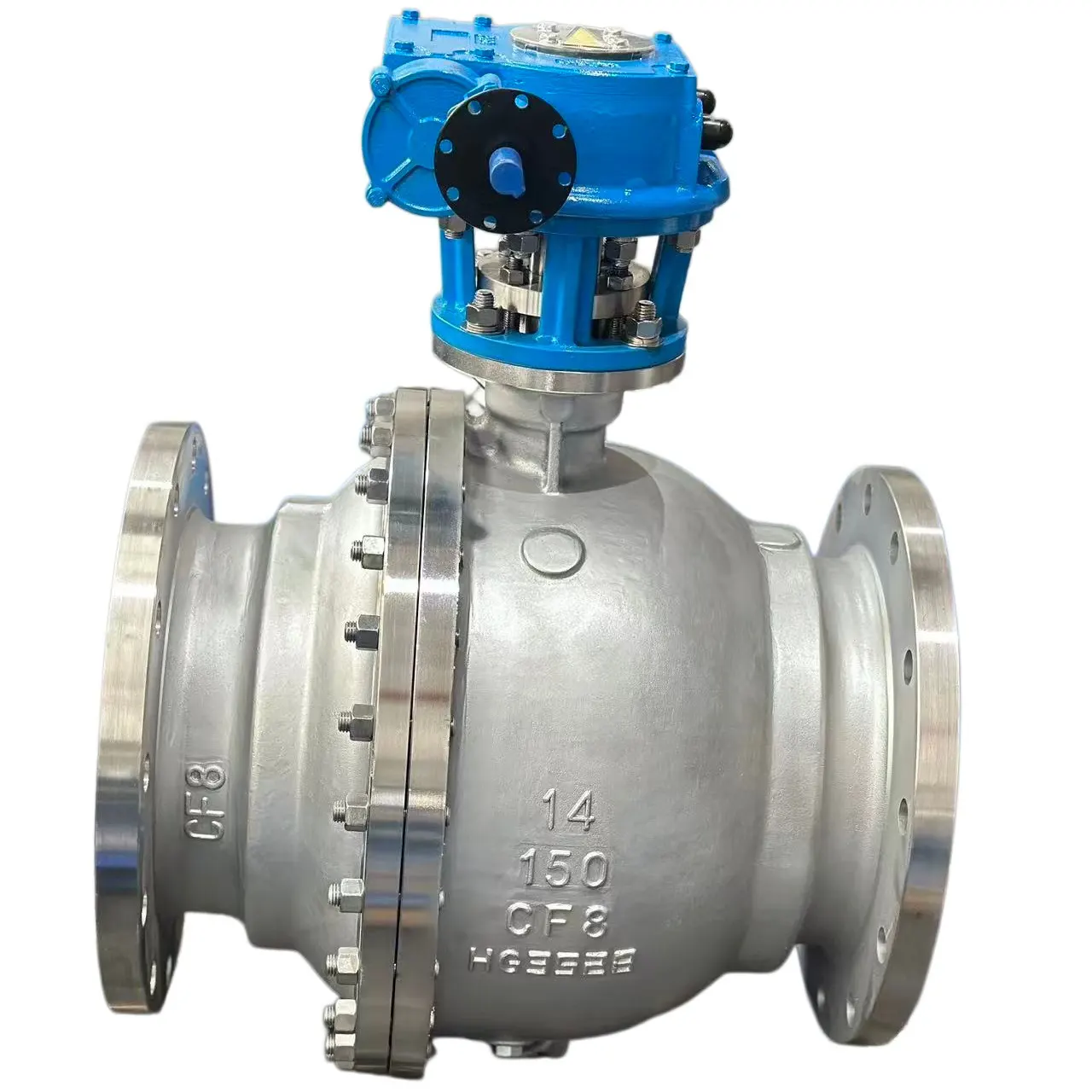

스테인레스 스틸 고정 볼 밸브 단조 플랜지 볼 밸브

제품특징

- 트러니언 장착형 고정 볼 구조로 대구경 및 고압 작업 조건에 적합합니다.

- 조밀한 재료, 높은 기계적 강도 및 우수한 부식 방지 성능을 갖춘 단조 밸브 본체.

- 전체 포트 디자인, 작은 흐름 저항, 큰 흐름 용량, 파이프라인 피깅 청소에 편리합니다.

- 스프링 장착 플로팅 시트는 양방향 완전 차단, 낮은 누출율을 실현합니다.

- API 607을 준수하는 정전기 방지 및 화재 안전 구조로 제작된 파열 방지 스템 설계.

- 비정상적인 캐비티 과압에 대한 자체 완화 시트로 작동 안전성을 향상시킵니다.

- 낮은 작동 토크로 장기간 안정적인 서비스를 위해 빈번한 개폐 주기를 지원합니다.

주요 속성

제품 구조

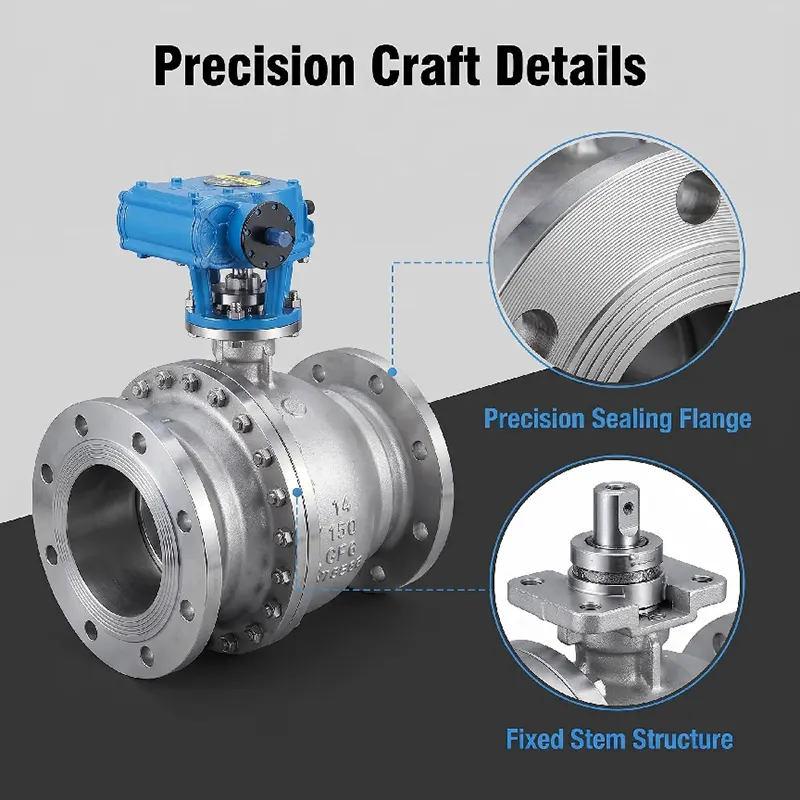

이것은 스테인레스 스틸 고정 볼 밸브 단조 플랜지 볼 밸브입니다. 볼은 시트 힘에 의해 뜨는 대신 상부 및 하부 트러니언 샤프트에 의해 지지됩니다. 주요 구성 요소에는 단조 밸브 본체, 보닛, 고정 볼, 상부 및 하부 트러니언 샤프트, 스프링 프리로드 플로팅 시트, 분출 방지 스템, 플랜지 연결 끝 및 액추에이터용 ISO 5211 상단 장착 패드가 포함됩니다. 요청 시 이중 차단 및 블리드 기능을 제공할 수 있습니다. 플랜지면 옵션: RF, RTJ.

- 밸브 몸체/보닛: 단조 스테인레스 스틸 A182 F304 / A182 F316L

- 볼: 단조 스테인레스 스틸, 경질 크롬 도금 또는 Stellite 표면 경화

- 줄기 : A182 F316 스테인레스 스틸

- 시트 씰: 소프트 씰용 PTFE / RPTFE; 금속 하드 씰용 Stellite 6 경질합금

- 개스킷 및 O 링 : FKM, PTFE, 다양한 온도 매체에 맞게 맞춤화됨

- 볼트 : B8 / B8M 스테인레스 스틸 볼트

압력 및 온도 범위

-압력 등급: PN16-PN100, Class150-Class2500

-작동 온도:

•소프트씰 버전:-29℃ ~ +200℃

•금속 하드씰 버전: -29℃ ~ +425℃

- 테스트 표준: API 598, 정격 압력의 1.5배 쉘 테스트; 시트 테스트 정격 압력의 1.1배

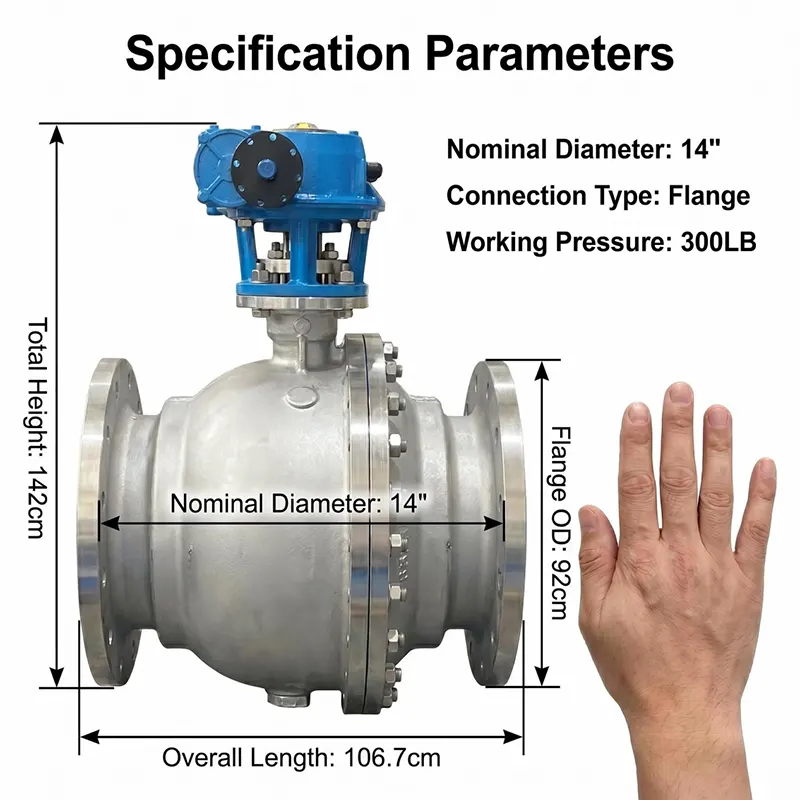

-크기 범위: DN50-DN600 (NPS2"-NPS24")

작업 유형

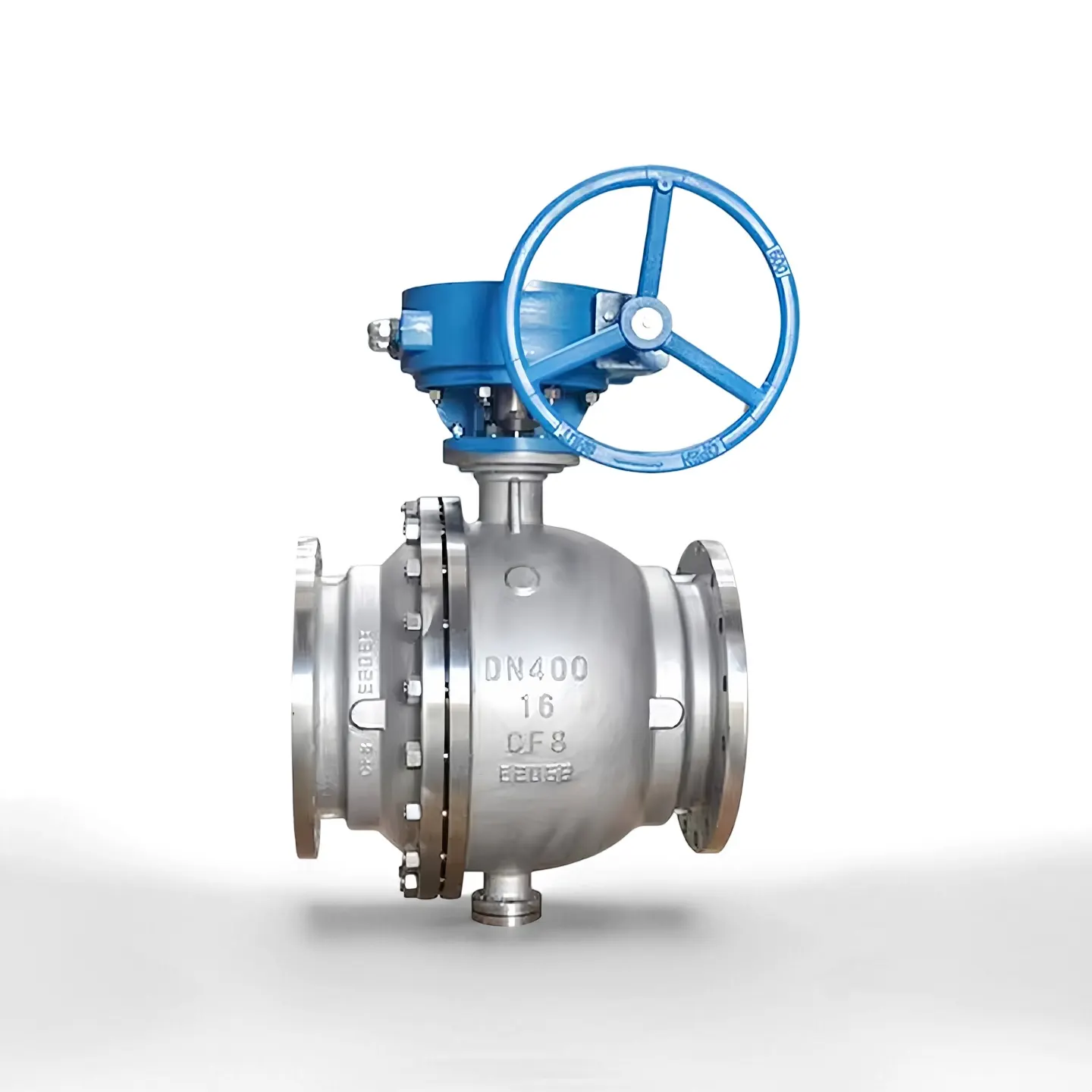

-수동: 큰 토크 요구 사항을 위한 웜 기어 작동기

- 공압식: 단동/복동 공압식 액츄에이터, 리미트 스위치 및 솔레노이드 밸브 포함

- 전동식 : 원격자동제어를 위한 온오프형 또는 변조형 전동액추에이터

-특별 요청 시 유압식/전기 유압식 작동 가능

모든 액추에이터는 ISO 5211 장착 플랫폼에 맞습니다.

응용

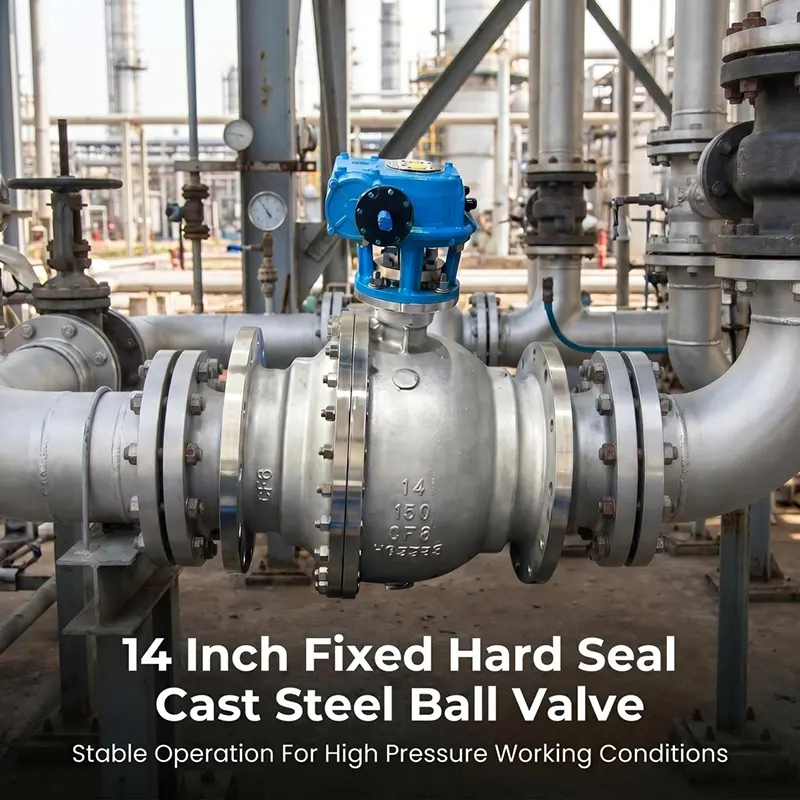

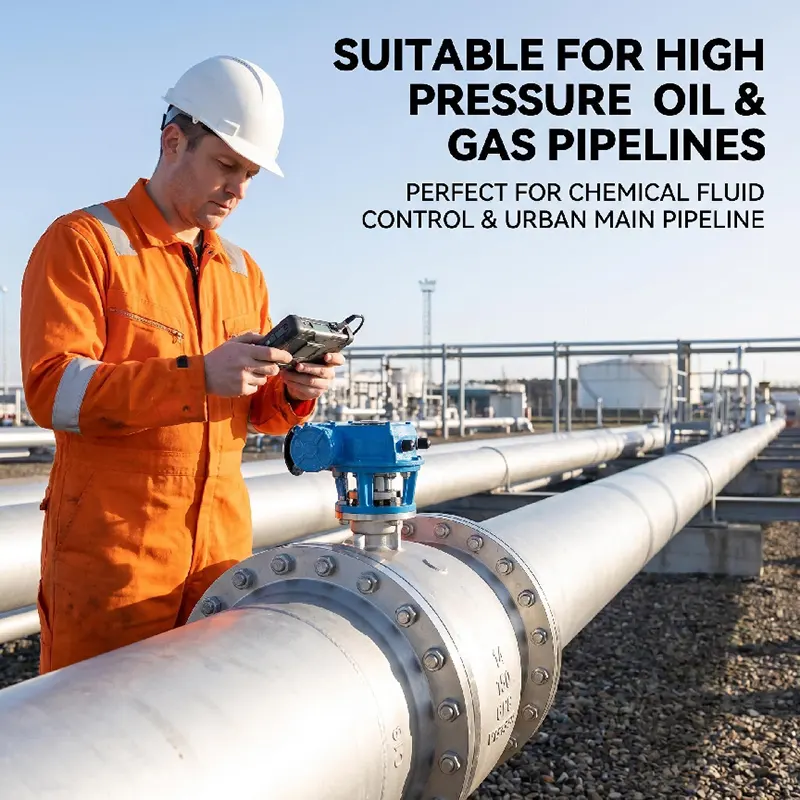

액체, 가스 및 부식성 매체에 대한 온-오프 및 격리 서비스에 널리 채택됩니다. 석유 및 가스 장거리 파이프라인, 석유화학 플랜트, 화학 처리, 발전, 수처리, LNG 및 기타 중장비 산업 프로젝트에 주로 사용됩니다.

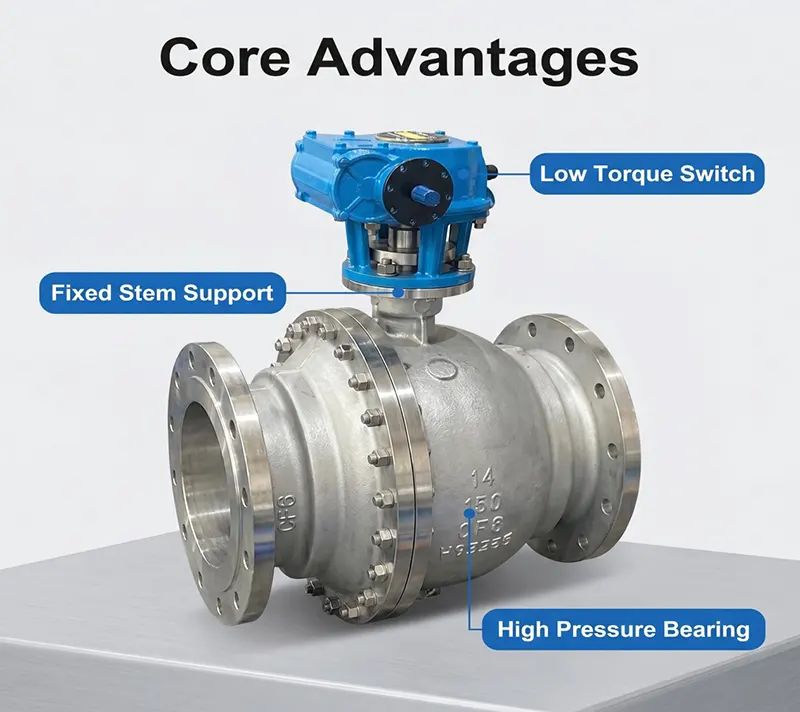

스테인레스 스틸 고정 볼 밸브 단조 플랜지 볼 밸브를 선택하는 이유는 무엇입니까?

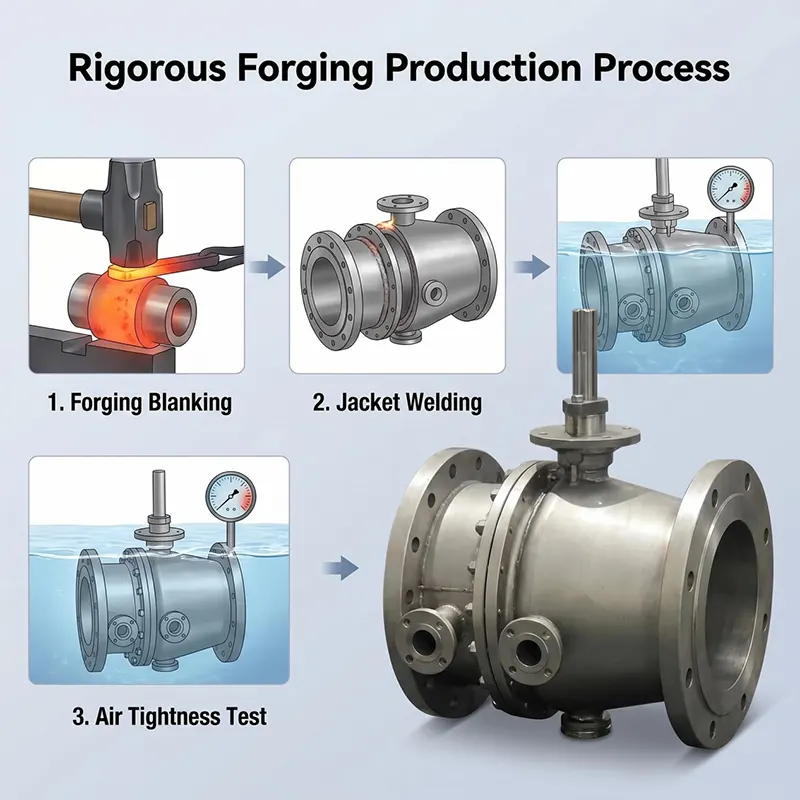

1. 전체 단조 공정, 다공성 결함을 주조하지 않고 내부 재료 콤팩트를 채택하고 고압 파이프라인에 적합합니다.

2. 트러니언 고정 볼 설계는 대형 고압 작업 조건에서 작동 토크를 크게 줄입니다.

3. 엄격한 자재 입고 검사를 통해 모든 밸브는 배송 전에 전체 정수압 및 가스 시트 누출 테스트를 통과합니다.

4. 다양한 온도 및 매체 요구 사항에 맞게 소프트 씰과 금속 하드 씰 두 가지 버전을 지원합니다.

5. 우리는 귀하의 프로젝트에 대한 완전한 기술 지원, 도면 검토 및 판매 후 안내를 제공합니다.

구매안내

문의사항을 보내실 때 아래 정보를 제공해 주십시오:

1. 공칭 크기 및 압력 등급

2. 작동 매체, 실제 작동 온도

3. 씰 유형: 소프트 씰 또는 금속 하드 씰

4. 작동방식(웜기어 / 공압식 / 전기식 등)

5. 플랜지 표준 및 플랜지 페이스 타입(RF/RTJ)

6. 특별 요구 사항: 화재 안전, DBB 기능, 부식 방지 처리 등

우리 엔지니어는 귀하의 작업 조건에 따라 적절한 제안을 제공할 것입니다.

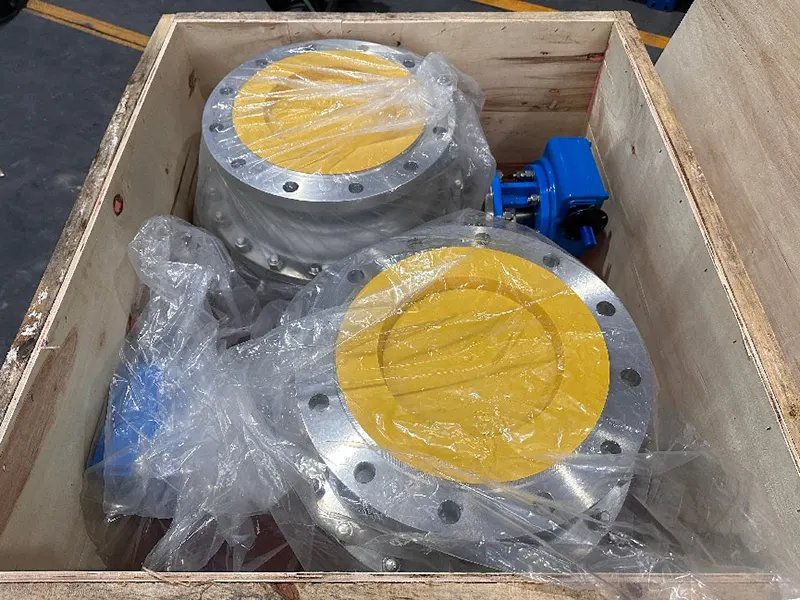

포장 및 배송

각 밸브는 포장하기 전에 청소되고 보호됩니다. 밸브 포트는 플라스틱 캡으로 밀봉되어 내부 공간을 깨끗하게 유지합니다. 밸브는 해상 화물에 적합한 단단한 합판 상자에 포장됩니다. 우리는 EXW, FOB, CIF, DAP 및 기타 무역 조건을 지원합니다. 물품은 지정된 항구나 창고로 배송될 수 있습니다.

OEM 및 ODM

우리는 OEM 및 ODM 주문을 받아들입니다. 우리는 고객 도면이나 기술 요구 사항에 따라 본체 재질, 씰 재질, 플랜지 표준, 특수 확장 스템, 특수 페인팅 및 로고 마킹을 맞춤화할 수 있습니다. 프로젝트 주문을 위한 유연한 MOQ.

검사 및 테스트

모든 밸브는 API 598 표준에 따라 배송 전에 전체 범위 검사를 거칩니다.

- 원자재 입고 검사: 재료의 화학적 조성 및 기계적 특성 확인, 재료 추적성 기록 제공.

- 쉘 수압 테스트: 밸브 본체 및 보닛 정격 압력의 1.5배.

- 시트 누출 테스트: 정격 압력의 1.1배, 물 또는 질소 매체.

- 육안검사, 치수검사, 도장 및 표면마감검사.

- 고객의 요청에 따라 SGS, BV 등 제3자 기관의 증인 테스트도 허용됩니다.

- MTC 재료 테스트 인증서, 수력 테스트 보고서, 적합성 인증서를 포함한 전체 문서 세트를 제공할 수 있습니다.

설치 및 유지관리 가이드

- 용접 슬래그, 모래 및 잔해물을 제거하고 밀봉면이 손상되지 않도록 설치하기 전에 파이프라인을 철저히 청소하십시오.

- 밸브를 올바른 흐름 방향으로 장착하고 플랜지 볼트를 십자형으로 균일하게 조입니다.

- 장기간 보관이나 작동상태로 밸브를 반열림상태로 유지하지 마십시오.

- 정상적인 작동을 위해서는 씰의 고착을 방지하기 위해 주기적으로 풀 스트로크 개폐 사이클을 실행하십시오.

- 정기 현장 점검 시 플랜지 조인트, 스템 패킹의 외부 누출 여부를 점검하십시오.

- 계획된 가동 중단 중에 마모된 씰 부품을 교체하십시오. 작업 매체에 맞는 씰 재료를 사용하십시오.

- 액츄에이터가 장착된 경우 액츄에이터 토크, 리미트 스위치 상태를 정기적으로 점검하십시오.

판매 후 서비스

-보증 기간: 제조 결함에 대해 배송일로부터 계산하여 12개월 보증.

- 도면검토, 파라메타 확인, 운용지도 등 기술지원을 제공합니다.

-저희 엔지니어링 팀은 기술 문의에 대해 영업시간 기준 24시간 이내에 답변해 드립니다.

- 예비 부품(시트, 개스킷, 스템 패킹)은 재주문 가능합니다.

- 대규모 프로젝트 주문시 현장 기술상담이 가능합니다.

참고: 보증은 잘못된 설치, 오작동 또는 부적절한 매체 상태로 인한 손상에는 적용되지 않습니다.

관련 추천상품

-플로팅 볼 밸브(2피스/3피스 스테인레스 스틸 볼 밸브)

-WCB 탄소강 고정 트러니언 볼 밸브

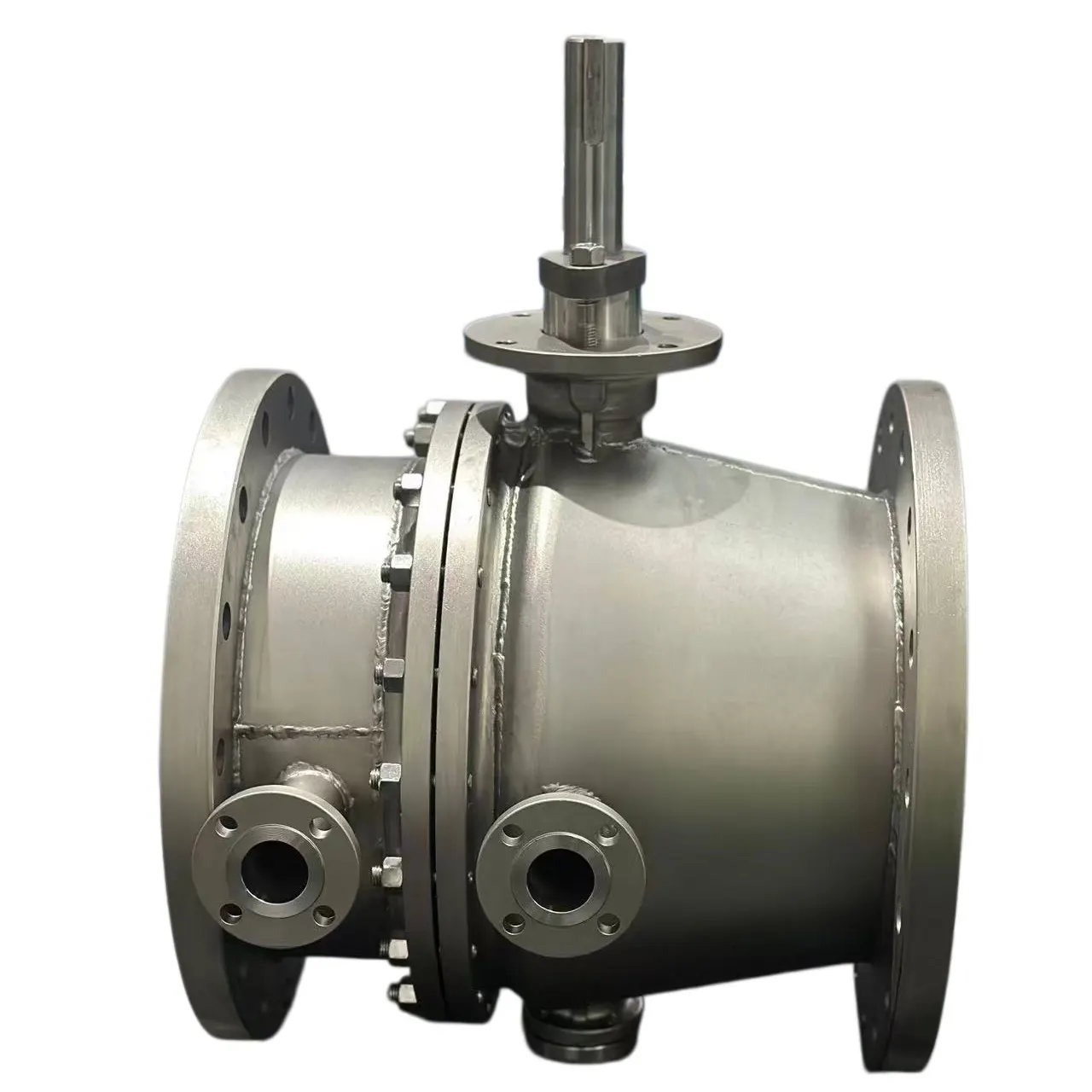

-고점도 매체용 재킷 절연 고정 볼 밸브

- 공압식/전기식 일체형 액츄에이터 세트가 포함된 볼 밸브

-고온 서비스용 금속 하드 씰 고정 볼 밸브

우리 공장의 강점

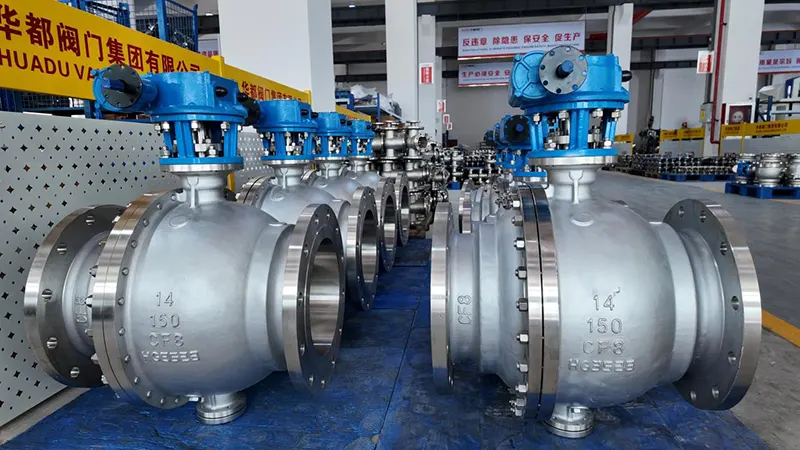

Huadu Valve Group은 중국 원저우에 위치하고 있으며 산업용 밸브 설계, 단조, 가공 및 조립을 전문으로 합니다. 우리는 단조 작업장, CNC 가공 작업장, 조립 작업장 및 독립 테스트 연구소를 포함한 완전한 생산 라인을 보유하고 있습니다. 모든 중요한 생산 공정은 완전히 아웃소싱되지 않고 사내에서 완료됩니다. 우리는 해외 석유가스, 석유화학, 물 공급 프로젝트 수주에 대한 풍부한 경험을 보유하고 있습니다. 당사의 제품은 동남아시아, 중동, 유럽 및 기타 지역으로 수출됩니다.

문의전화

크기, 압력, 매체, 온도, 작동 유형 및 특수 요구 사항을 포함한 자세한 작업 조건 요구 사항을 보내주십시오. 당사의 기술팀이 귀하를 위해 곧 공식적인 견적을 평가하고 준비할 것입니다. 샘플 주문 및 대규모 프로젝트 협력을 환영합니다.
