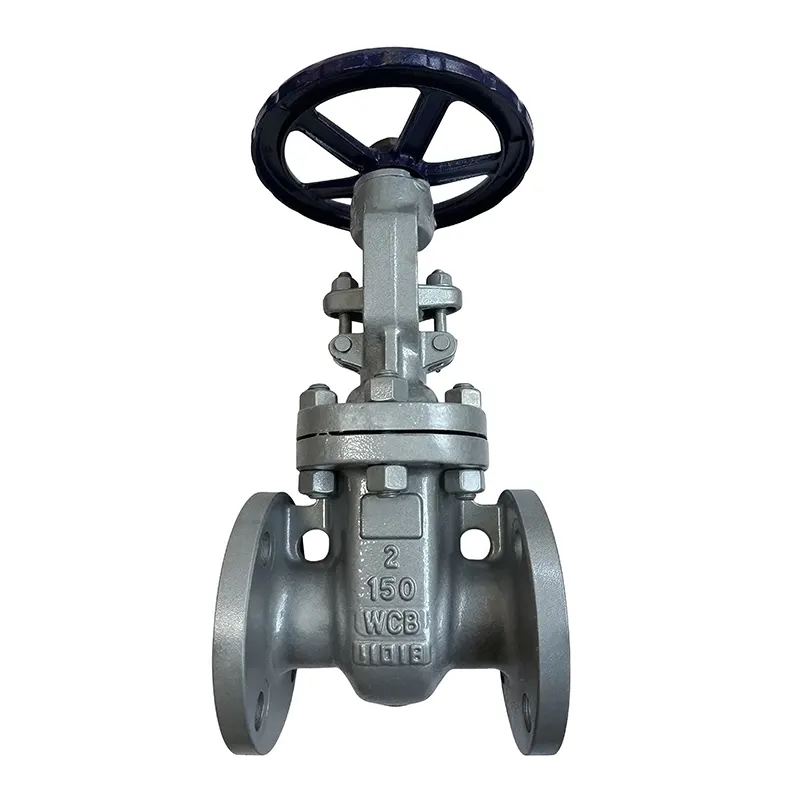

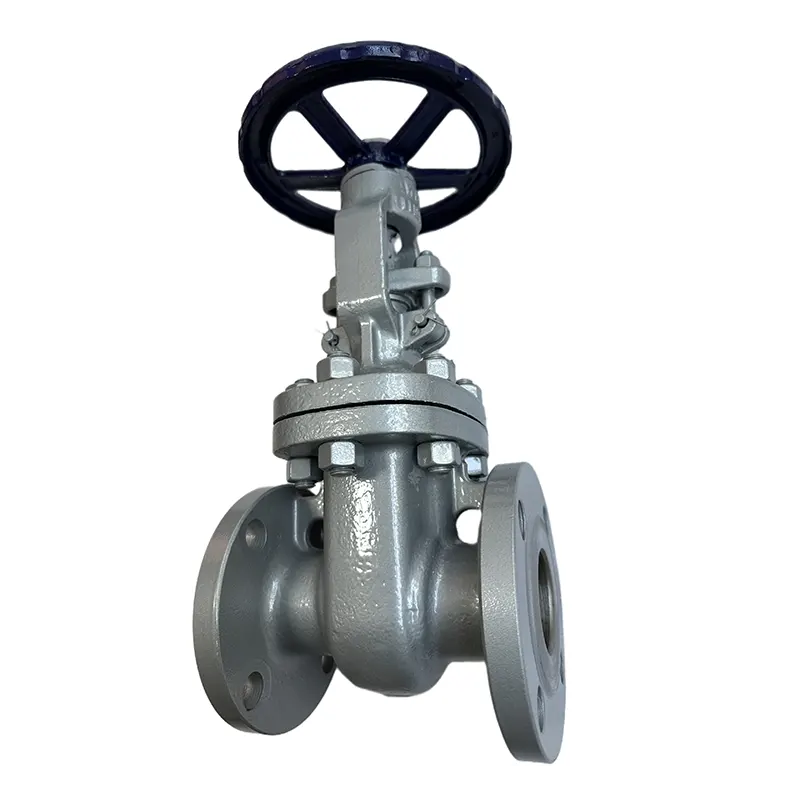

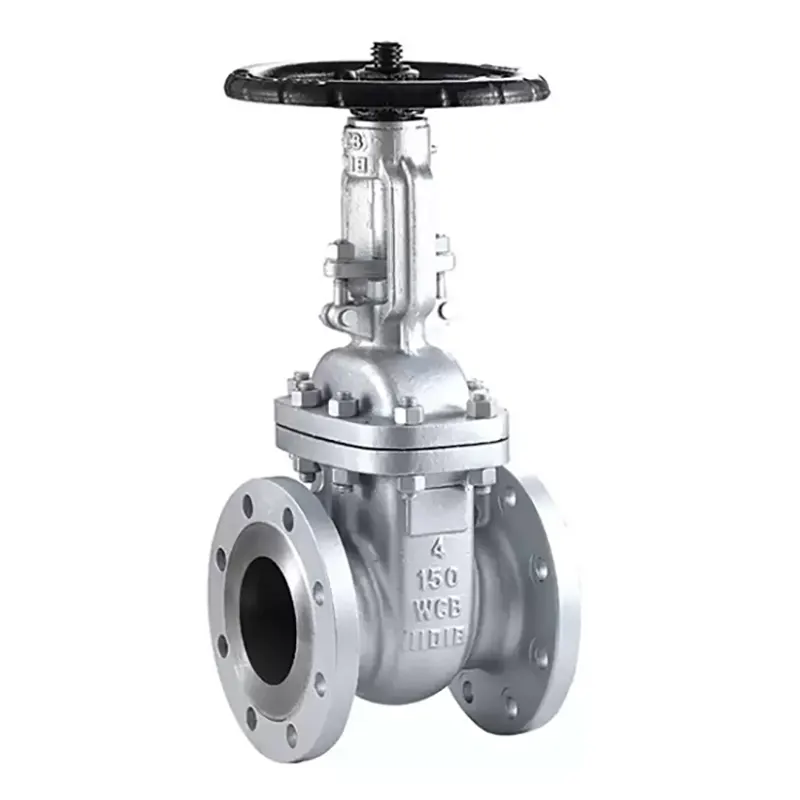

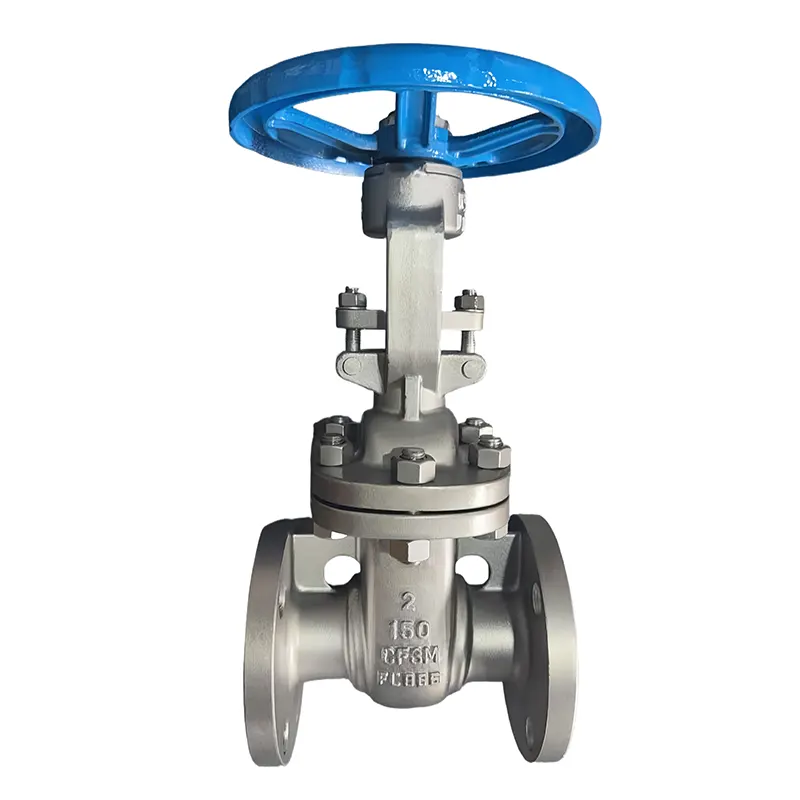

고압 게이트 밸브

당사는 정밀 생산 라인과 API 598 수압 테스트를 포함한 엄격한 전체 범위 QC를 갖춘 ISO 및 API 자격 증명을 갖춘 인증된 밸브 제조업체입니다. OEM 및 ODM 사용자 정의는 시험 및 대량 주문을 위한 유연한 MOQ를 통해 제공됩니다. 당사의 견고한 고압 게이트 밸브는 전 세계적으로 배송되며 엔지니어링 고객으로부터 높은 평가를 받고 있습니다.

이러한 고압 게이트 밸브는 어떤 종류의 작업 시나리오에 적응할 수 있습니까?

이 제품은 석유 및 가스 운송, 화력 발전소, 화학 정제소 및 고온 증기 라인에 광범위하게 사용되는 고압 파이프라인의 전체 구멍 격리 차단 장비 역할을 합니다. 파이프라인 유지 관리 및 비상 차단을 위해 흐름을 완전히 열거나 완전히 닫습니다.

주요 속성

이 유형의 게이트 밸브가 스로틀링 또는 압력 조정 작업에 적합한가요?

절대 그렇지 않습니다. 이 게이트 밸브는 순전히 온-오프 격리용으로 설계되었습니다. 밸브를 부분적으로 열면 빠르게 흐르는 매체로 인해 경합금 웨지 밀봉 표면이 심각하게 침식되어 영구적인 누출이 발생합니다. 압력 감소 및 유량 제어를 위해서는 특수 조절 밸브가 필요합니다.

이러한 고압 게이트 밸브를 제조하는 데 어떤 원자재가 사용됩니까?

본체 및 보닛: 주조 A216 WCB, 단조 A105, 저온 A350 LF2 탄소강

밸브 스템: A182 F304, A182 F316 또는 13Cr 스테인리스 스틸

웨지 디스크: Stellite 하드 표면 처리된 탄소강 기판

시트 표면: Stellite/Inconel 경질 합금

씰링 개스킷: RTJ 금속 링 개스킷, 흑연 나선형 개스킷

고압 파이프라인 서비스에서 볼 밸브 및 버터플라이 밸브에 비해 고압 게이트 밸브를 더 나은 선택으로 만드는 이점은 무엇입니까?

첫째, 전체 직선 보어는 흐름 저항이 거의 0에 가깝습니다. 볼 밸브에는 갇힌 구멍이 있고 버터플라이 밸브에는 추가 압력 손실을 발생시키는 내부 디스크 장애물이 있습니다.

둘째, 전체 금속 하드 씰 웨지 구조는 클래스 2500의 매우 높은 압력과 고온을 견딜 수 있는 반면, 소프트 씰 볼 및 버터플라이 밸브는 극심한 열 및 압력 부하에서 작동하지 않습니다.

셋째, 두꺼운 두꺼운 벽 본체와 선택적 용접 보닛은 플로팅 볼 및 웨이퍼 버터플라이 밸브가 중요한 고압 가연성 매체 파이프라인에서 해결할 수 없는 누출 위험을 제거합니다.

넷째, 대부분의 버터플라이 밸브가 충족할 수 없는 필수 안전 표준인 API 6D 화재 안전 인증을 지원합니다.

표준 고압 게이트 밸브를 구별하는 핵심 구조 설계는 무엇입니까?

유량 손실을 줄이기 위한 전체 도관 관통 직선 보어

기포 방지 금속 대 금속 밀봉을 위해 Stellite 합금으로 코팅된 솔리드 또는 분할 웨지

두꺼운 벽의 주조/단조 탄소강 본체, 볼트 체결 또는 내압 용접 보닛

안정적인 고압 밀봉을 위한 RTJ 금속 링 플랜지 개스킷

외부 매체 누출을 방지하는 다층 뒷좌석 스템 씰

API 6D, ASME B16.34를 완벽하게 준수하고 API 598 수압 및 화재 안전 테스트를 통과했습니다.

다양한 드라이브 옵션: 핸드휠, 기어 박스, 전기, 공압 또는 유압 액추에이터
